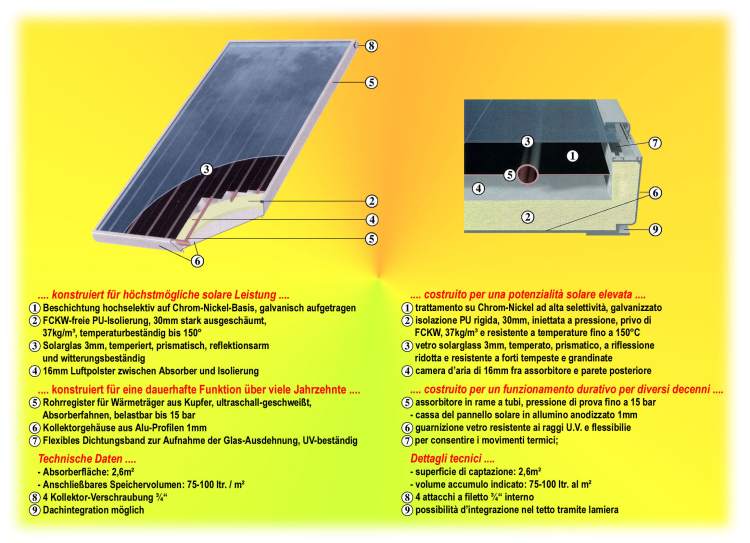

PANNELLO SOLARE |
Il pannello solare Solar Land corrisponde allo Standard tecnologico: il trattamento selettivo consente di trasformare l'energia solare captata fino all'ottanta percento in calore utilizzabile, sia per acqua calda che anche per riscaldare.
La scelta del rame per l'assorbitore lo rende indistruttibile contro alte temperature e contro agenti chimici: difatti anche un tempo prolungato "fermo" sotto il sole non crea alcun danno in quanto è collaudato per 200°C ed oltre. Costruito con fasce tubolari non teme alte pressioni: 15 bar, cioè 4 volte superiore della pressione d'esercizio. La carcassa in alluminio a sua volta resiste agli agenti atmosferici; effettivamente dopo 10 anni non si nota nessun tipo d'invecchiamento sia nel suo aspetto esterno che nelle sue prestazioni.
|

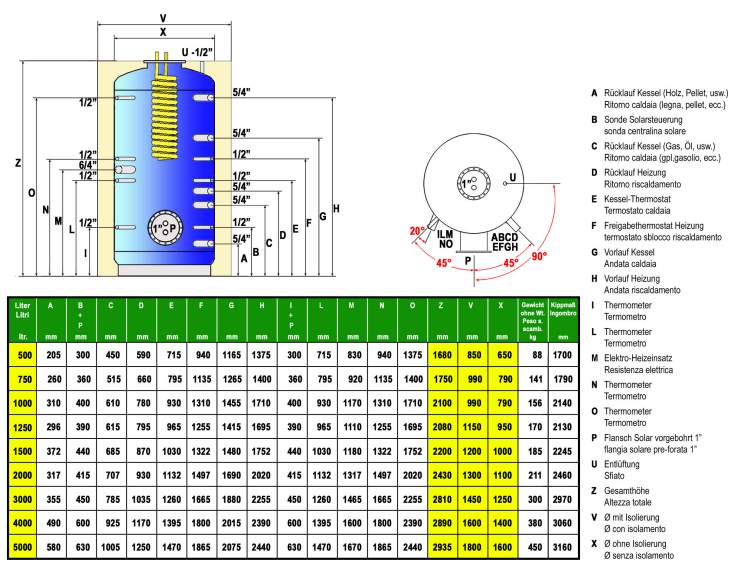

ACCUMULO CENTRALE |
L'accumulo centrale SUN Shine è il prodotto finale di una lunga serie di modifiche seguendo il credo: "lasciare il complicato, verso la semplicità". Esso congiunge le varie fonti calorici con le utenze. L'accumulo centrale SUN Shine non distingue se il calore viene utilizzato per la preparazione di acqua calda (scambiatore termico) o per il funzionamento del riscaldamento. Lo smistamento avviene in seguito alle sue proprietà fisiche senza necessità di ulteriore tecnologia.
Uno dei vantaggi fondamentali è la sua resistenza nei confronti di alte temperature. Per quello si propone in maniera ideale sia nei sistemi ad energia solare che anche per riscaldamenti a legna. In ambedue i casi di fatto esiste la necessità di un grosso accumulo che supporta alte temperature. Il concetto di utilizzare acqua ferma (circuito del riscaldamento) come contenuto rende il sistema immune nei confronti della corrosione e consente addirittura saldature direttamente sul cantiere.
|

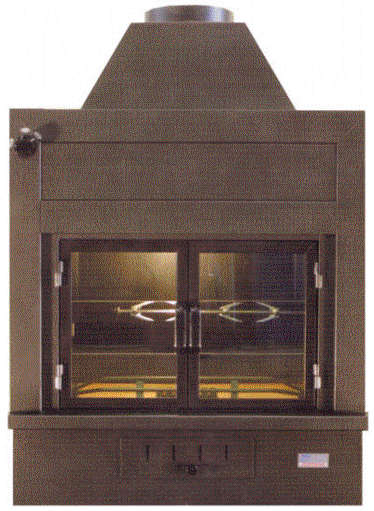

TERMOCAMINI |
|

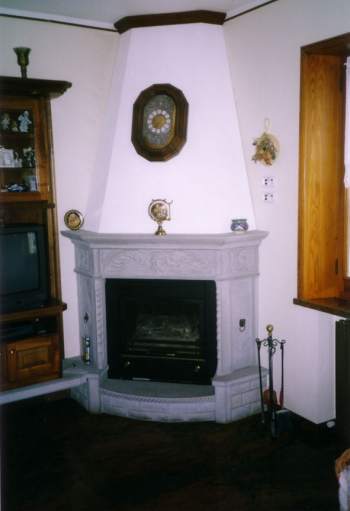

I termocamini rappresentano un'ideale combinazione nell'utilizzo di sistemi solari SUN Shine, in quanto anche loro hanno bisogno di un'accumulo grande per il loro buon funzionamento e vengono montati al posto di un caminetto oppure stufa maiolica tradizionale.
Accendendo la stufa nelle ore serali l'appartamento viene riscaldato in maniera diretta e una parte del
calore viene immagazzinato nell' accumulo centrale. Questo calore è disponibile la mattina dopo per riscaldare l'appartamento. L'acqua calda invece è disponibile 24 ore su 24.
|

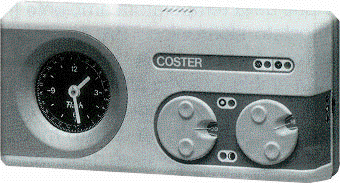

CENTRALINE DI CONTROLLO |
|
Siccome gran parte dei meccanismi sono stati risolti già sul piano fisico, il concetto SUN Shine non richiede centraline di controllo particolarmente sofisticate.
Anzi: l'esperienza ci insegna che centraline es. digitali con centinaia di funzioni nella realtà non vengono utilizzate in maniera razionale dall'utente finale. Soddisfano forse qualche ingegnere.
Le centraline "analoghe" SUN Shine rendono superflui gli interventi continui di taratura di tecnici specializzati, sono nella loro gestione molto semplici e consentono alla fine una gestione comoda e un risparmio annuale che supera largamente quello possibile con centraline troppo sofisticate.

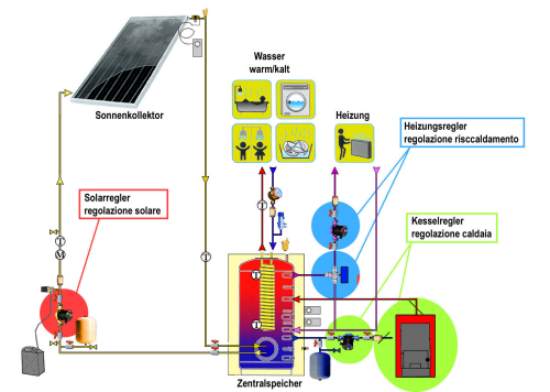

Come si può notare nello schema, non la caldaia ma l'accumulo è il centro del riscaldamento. La centralina del riscaldamento perciò deve funzionare indipendentemente dalla caldaia.
|
KIT SOLARI PROFESSIONALI |
|

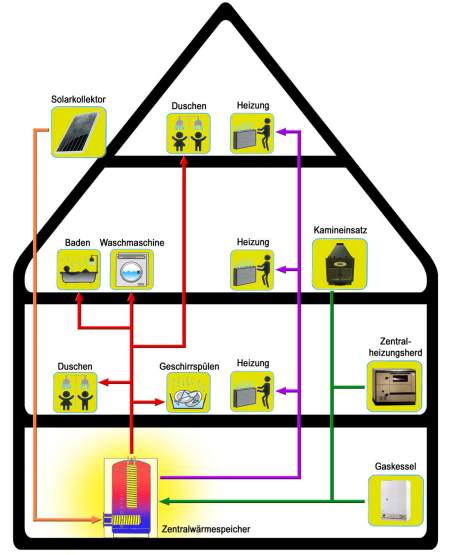

Nonostante siano composti di pochi componenti, i kit solari SUN Shine producono in maniera molto semplice calore per la produzione di acqua calda e per il sistema di riscaldamento.
Anzi, loro si mettono al centro del sistema consentendo alla fine l'utilizzo di caldaie molto semplici. Questo offre una massima flessibilità delle decisioni dell'utente; per esempio è possibile l'utilizzo di una caldaia
esistente. A seguito del concetto "kit" i sistemi possono essere modificati, ingranditi o spostati in ogni momento.
Gli schemi in dotazione servono per consentire una rapida messa in funzione e sono da seguire rigorosamente. |

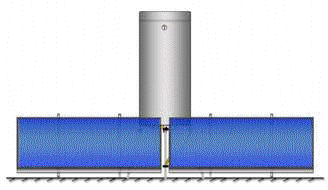

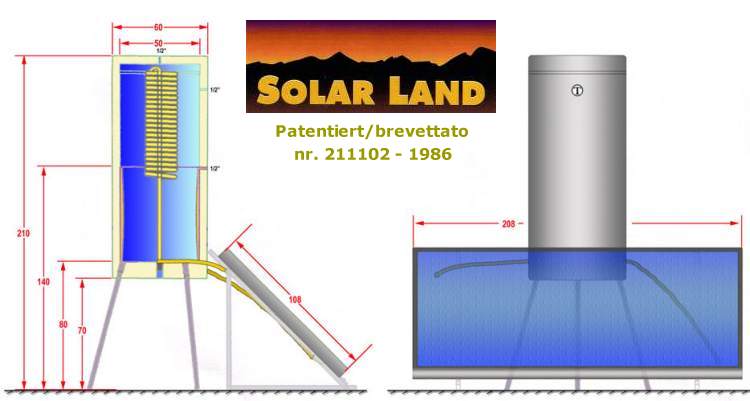

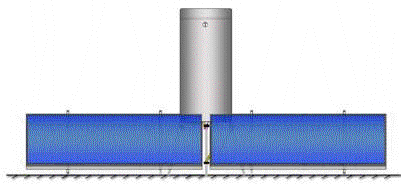

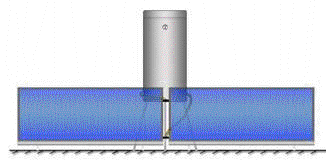

MONOBLOCCO SOLAR-POWER-STATION |
Dati tecnici (misure in cm) | 2m²-230ltr. ORIGINAL |
2m²-230ltr. | 4m²-230ltr. | 4m²-500ltr. | 5m²-500ltr. |
Volume accumulo | 230 ltr. | 230 ltr. | 230 ltr. | 500 ltr. | 500 ltr. |
Pressione massima d'esercizio | 0,1 bar | ||||
Volume doppio intercapedine | 7 ltr. | 20 ltr. | 20 ltr. | 25 ltr. | 25 ltr. |
Isolamento PU morbido | 50 mm | ||||
Rivestimento esterno | ALU | ||||
Preparatore acqua calda | CU Mod. 540 | ||||
Pannello solare | 1 x 2 m² | 1 x 2 m² | 2 x 2 m² | 2 x 2 m² | 2 x 2,5 m² |
Portata giornaliera acqua calda su 45-55°C | 70 ltr | 70 ltr | 140 ltr | 240 ltr | 340 ltr |
Funzionamento a circolazione naturale | senza energia elettrica | ||||
Predisposto per integrazione elettrica | 6/4" | ||||
Garanzia preparatore acqua calda + accumulo | 10 anni | ||||
Garanzia pannello solare Fe | 5 anni |
Original |
230-2m² |
230-4m² |
500-4m² |
500-5m² |

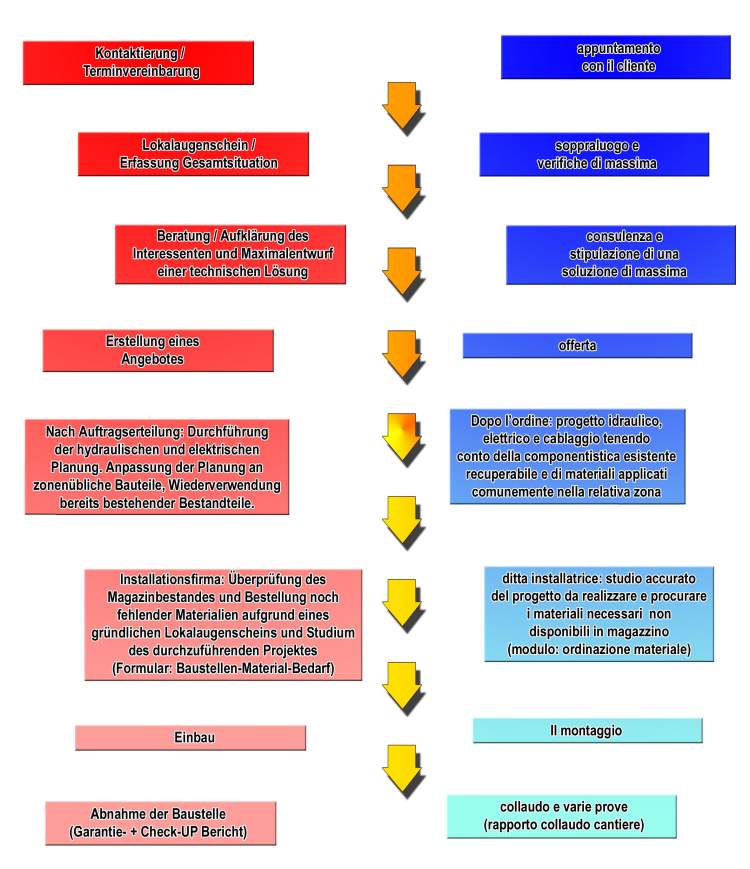

LE TAPPE DELL'ESECUZIONE DELL'OPERA |
